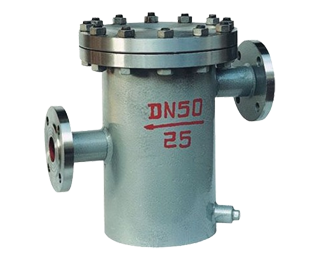

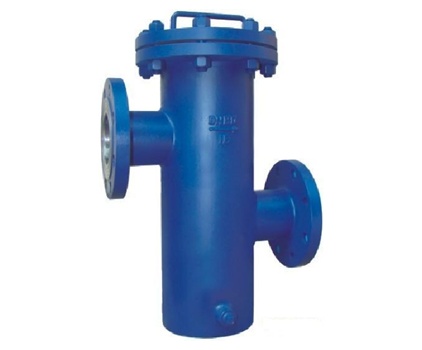

SRB-III高低篮式过滤器

更新时间:SRB-III高低篮式过滤器

已被浏览:

详细介绍

一、SRB-III高低篮式过滤器产品概述

        SRB-III高低篮式过滤器 (筒型过滤器)是在工业中不可缺少的管道附件,当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由过滤器出口排出,因此,能够保证管线系统正常运行,是的流体更加纯净,是一种理想的工艺产品。在日常使用中,当一段时间以后需清洗时,只需旋开主管底部螺塞,排净流体,拆卸法兰盖取出像篮子式的过滤网,清洗干净后重新装入即可正常的使用。工奥阀门生产的SRB-III高低篮式过滤器被广泛的应用在石油、化工、制药、食品等领域中。

二、SRB-III高低篮式过滤器主要零部件材料表

壳体材质

碳钢

不锈钢

滤框滤网材质

不锈钢

密封件材质

耐油石棉、柔性石墨、聚四氟乙烯

工作温度(℃)

-30~+380

-80~+450

公称压力(MPa)

0.6~6.4 (150Lb~300Lb)

过滤精度(目/in)

10-300

连接方式

法兰、对焊

三、SRB-III高低篮式过滤器外形尺寸表

公称直径

DN(mm)

主要尺寸(mm)

排放口“B”

参考重量

(kg)

φ

L

H1

H2

H3

H(拆卸滤网距离)

25

76

220

110

70

280

520

R1/2

15

32

76

220

110

70

285

525

19

40

114

280

120

100

340

630

24

50

114

280

120

100

340

630

29

65

140

330

160

110

400

750

40

80

168

340

180

140

460

860

55

100

219

420

220

170

550

1040

R3/4

103

150

273

500

310

220

720

1375

181

200

325

560

390

280

900

2005

303

250

426

660

480

320

1070

2320

439

300

478

750

640

400

1360

2870

625

四、SRB-III高低篮式过滤器主要结构图


客户订货须知

       尊敬的客户!订购SRB-III高低篮式过滤器时请注明产品尺寸、操作压力、滤芯材质、过滤介质及过滤精度,如果你要的产品使用场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我公司专业工程师为您审核选型。

 如你有任何疑问可致电我们厂,我们将为您提供最优质的售前咨询服务。
